引言

在广域网（WAN）技术演进的长河中，帧中继（Frame Relay）作为一种高效的包交换数据链路层协议，曾扮演了至关重要的角色。尽管随着MPLS、以太网等新技术的普及，其应用范围有所缩小，但理解帧中继的原理与配置，对于构建扎实的网络工程知识体系、维护遗留系统以及理解现代网络技术的演进脉络，依然具有不可替代的价值。本教程旨在为网络工程师新手提供关于帧中继协议的基础知识及基本配置方法。

一、帧中继协议概述

1. 核心概念：
帧中继是一种工作在OSI模型第二层（数据链路层）的协议。它通过在单一物理线路上建立多条虚拟电路（VC），实现了对物理介质的统计复用，从而提高了线路利用率，降低了成本。其设计初衷是为了在比X.25更可靠的光纤和数字线路上，提供更快速、更简化的数据传输服务。

1. 关键组件与术语：

• DCE（数据通信设备）与DTE（数据终端设备）：通常，服务提供商的路由器或交换机作为DCE，负责时钟同步和帧交换；客户端的路由器则作为DTE。

• 虚拟电路（VC）：分为永久虚电路（PVC）和交换虚电路（SVC）。PVC是永久建立的逻辑连接，是帧中继网络中最常见的类型。

• 数据链路连接标识符（DLCI）：一个在本地有意义的数值，用于标识帧中继网络中的一条虚电路。它是帧中继帧头部的核心字段。

• 本地管理接口（LMI）：一种信令标准，用于在DTE和DCE设备之间传递状态信息和保持激活。常见的类型有Cisco、ANSI和ITU-T（Q.933a）。

• 承诺信息速率（CIR）、承诺突发量（Bc）和超量突发量（Be）：这些是服务提供商用来定义和衡量流量合同、进行拥塞管理的参数。

3. 工作原理与优势：
帧中继采用“尽力而为”的传输模式。它省略了X.25中复杂的差错控制和流量控制功能（这些功能交由上层协议处理），从而大大降低了传输延迟，提高了吞吐量。其优势主要体现在高效、灵活、经济，特别适合突发性的数据流量。

二、帧中继网络拓扑

常见的帧中继网络拓扑有三种：

1. 点到点：一条PVC连接两个站点。逻辑上等同于一条专线，配置简单。
2. 中心辐射型（Hub-and-Spoke）：一个中心站点（Hub）通过多条PVC与多个分支站点（Spoke）相连。分支站点间的通信必须经过中心站点转发。这是最经典、最经济的拓扑。
3. 全网状：所有站点之间都直接通过PVC相连。提供最高的冗余性和性能，但成本也最高，因为需要的PVC数量随站点数呈几何级增长（公式：n*(n-1)/2）。

三、基本配置示例（以Cisco IOS为例）

以下是一个典型的中心辐射型拓扑的配置案例。假设中心路由器为R1，分支路由器为R2。

步骤1：在物理接口上启用帧中继封装
`
R1(config)# interface Serial0/0/0
R1(config-if)# encapsulation frame-relay // 启用帧中继封装，默认为Cisco格式，可使用 frame-relay ietf 改为IETF标准格式。
R1(config-if)# ip address 10.1.1.1 255.255.255.0 // 配置主IP地址
`

步骤2：配置LMI类型（通常可自动协商，但也可手动指定）
`
R1(config-if)# frame-relay lmi-type ansi // 可选：cisco, ansi, q933a
`

步骤3：配置帧中继映射（静态映射）
对于中心路由器R1，需要知道去往每个分支站点的IP地址对应的DLCI。
`
R1(config-if)# frame-relay map ip 10.1.1.2 102 broadcast
// 含义：将IP地址10.1.1.2（R2的接口地址）映射到本地DLCI 102。broadcast关键字允许广播/组播流量通过此PVC，对于路由协议运行至关重要。
`

对于分支路由器R2，其配置类似，但DLCI不同（例如，映射R1的IP 10.1.1.1到本地DLCI 201）。

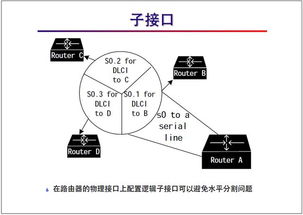

步骤4：（替代步骤3）使用帧中继接口上的子接口
这是更推荐、更灵活的方法，尤其适用于中心辐射型拓扑，可以避免水平分割带来的路由问题。

在R1（中心）上创建点到多点子接口：
`
R1(config)# interface Serial0/0/0.1 multipoint
R1(config-subif)# ip address 10.1.1.1 255.255.255.0
R1(config-subif)# frame-relay map ip 10.1.1.2 102 broadcast
R1(config-subif)# frame-relay map ip 10.1.1.3 103 broadcast // 映射另一个分支
`

在R2（分支）上创建点到点子接口：
`
R2(config)# interface Serial0/0/0.1 point-to-point
R2(config-subif)# ip address 10.1.1.2 255.255.255.0
R2(config-subif)# frame-relay interface-dlci 201 // 直接为子接口分配DLCI
`

四、验证与故障排除命令

配置完成后，可使用以下命令进行验证：

• show frame-relay pvc：查看所有PVC的状态、流量统计及DLCI信息。
• show frame-relay map：查看动态学习或静态配置的IP地址到DLCI的映射关系。
• show frame-relay lmi：查看LMI统计信息，确认DTE与DCE通信正常。
• ping 和 traceroute：测试IP层的连通性。

常见故障点包括：物理层故障、封装类型不匹配、LMI类型不匹配、错误的帧中继映射（IP与DLCI对应错误）或忘记broadcast关键字导致路由协议邻居无法建立。

###

帧中继作为一项经典的WAN技术，其核心思想——通过虚拟电路实现逻辑连接与物理介质的分离——对后续技术影响深远。掌握其基本原理和配置，不仅能够处理相关的网络项目与排错，更能深刻理解数据包如何在广域网中被交换和传递。建议学习者在模拟器（如GNS3、EVE-NG）或实验环境中亲手搭建和配置不同类型的帧中继拓扑，以巩固理论知识，为成为一名合格的网络工程师打下坚实基础。
